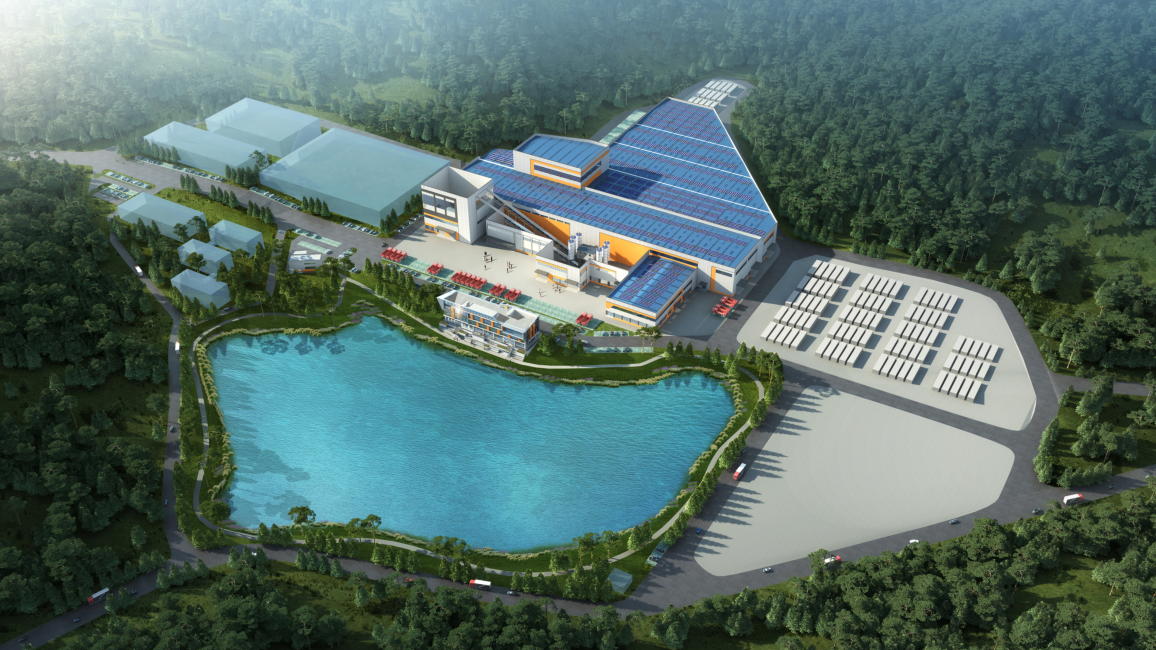

　　一、项目概况

　　项目地点：西接长深高速，南临惠新大道，交通运输条件便利。位于惠州市林场HCX04-01-01地块。

　　2、主要建筑：原料车间1#、料库车间、上料区域、制砂楼区域、拆建装修垃圾主设备车间、拆建装修垃圾辅设备车间、园林垃圾处理车间、杂物处置及大件垃圾处理车间、制砖车间、参观通道、科研办公楼、配电房。地下室基坑面积约1164.32㎡ ，基坑周长约182.8m，场地平整标高为1.3~1.7m，基坑底整平标高-6m，基坑支护最大深度为5.00~6.85m。地下室基底标高为-6m，场地设计标高为1.3~1.7m，基坑深度为5.00~6.85m。

　　3、项目由惠州市建筑工程有限公司承建，BIM+智慧工地应用由惠州建筑及广东建科创新技术研究院有限公司共同完成。

　　4、工程规模：面积（m²）：80825.33 m²；建安造价总投资9.6亿。一期项目投资2.2亿。

　　5、结构形式：钢结构、框架结构。

　　二、BIM应用成果

　　项目施工前创建了建筑、结构、钢结构及其他施工构建模型，并随着施工不断更新各专业构件物模型。项目BIM应用主要有：场地布置、专业族库、图纸审核、净高分析、复杂节点交底、数字样板、工程量统计、管线深化、钢结构施工深化、钢结构深化加工、砌体方案深化、施工模拟交底、4D进度模拟、无人机测绘等以项目实际运用为导向的BIM应用。

　　项目精细化管理集成智慧工地管理平台将现场业务集成到一个统一平台，并将产生的数据汇总形成数据中心，项目关键指标通过直观的图表形式呈现,基于项目概况面板快速了解项目基本信息。利用IoT、BIM、大数据、AI等核心技术，集成项目软、硬件系统，实时汇总数据，实现建筑实体、生产要素、管理过程的全面数字化。主要应用有8个模块，包括智慧监控系统、绿色施工系统、人员管理系统、安质管理系统、设备管理系统、车辆管理系统、资料管理系统、智能物联系统等。

　　目前项目产生的效益主要为：节省成本约104.8万元，缩短工期24天，具体统计如下：

　　1、图纸审查专业族库、预埋孔洞、优化场地布置等，节约资金约22.8w,缩短工期约为4天

　　2、钢结构、管线综合深化、砌体方案等优化、工程量辅助结算缩短工期5天，降低造价,20万，降低风险

　　3、现场基本为淤泥层，降低风险将关键线路上软基处理改为真空联合堆载预压，缩短工期约为4天，降低造价25万

　　4、吊装预演等20余次施工模拟，提前发现问题，增加钢结构拼装准确性,节约资金约16w，缩短工期约为4天

　　5、智慧工地管理平台，协调管理现场施工,节约资金约21w，缩短工期约为7天
