　　一、工程概况

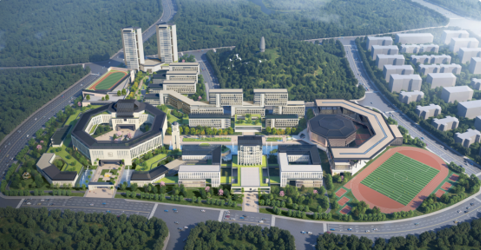

　　本项目位于广州市黄埔区中新广州知识城南起步区南侧，新一代信息技术产业园信息四路以北，技术一路以西。

　　项目用地面积约20万平方米，总建筑面积约28万平方米。建设内容包括教学楼、教研楼、实验楼、行政楼、艺术楼、学生宿舍、教师公寓、东西活动中心等。共建设高中设60个班，学生人数3000人；初中设18个班，学生人数900人；另设置3个海军青少年航空班,学生人数108人，全校合计学生人数4008人。

　　二、BIM综合应用

　　1、BIM管理制度建设

　　本项目基于EPC模式下进行多方协同管理。定制符合要求的BIM技术实施方案及技术标准等指导文件；并定期开展项目例会，提高项目的沟通效率及管理水平。

　　2、BIM辅助施工图审查

　　为响应政府相关政策，推进图审改革，项目按标准要求进行BIM施工图审查，最终通过并取得合格证书，从而简化审图流程，提高设计效率。

　　3、建筑性能分析优化

　　项目对室内外空间、环境、风压、日照、采光、通风、疏散、行车等进行模拟分析，全方位优化设计，提升校园的整体功能性。

　　4、多专业深化应用

　　项目通过BIM全专业集成，对机电进行碰撞检查优化，结合现场施工人员及设计师，经线上讨论、线下管综协调会，最终完成管线再优化及出图。累计优化和解决1144处存在可能变更的设计问题，提出BIM管线综合优化报告127处，提高设计质量，节约施工成本。

　　针对项目二次结构、幕墙、钢结构、装配式、精装样板、复杂节点等进行BIM深化应用，辅助施工技术交底，有效解决施工难点，保障现场施工质量。

　　对施工现场进行三维场地规划部署，提前规划场地道路、材料堆场、塔吊定位及办公生活的位置。

　　5、辅助工程量统计

　　项目基于BIM模型，快速统计各专业工程量数据14份，为施工计划编制、方案调整及变更提供强力支持。

　　6、BIM+VR一体化应用

　　项目运用BIM技术进行精细化设计，同时结合VR技术，既能让现场人员更直观的了解建筑效果，也可提高大家的安全意识。

　　7、综合应用数据统计

　　输出建筑分析文件45份；辅助车位优化23处；辅助3各阶段的项目施工场地布置优化；辅助施工方案编制14份；辅助施工三维技术交底68份；输出BIM工程量统计14份；输出施工进度模拟11份，施工工艺模拟7份；项目BIM可视化成果28份。

　　三、BIM+拓展创新应用

　　1、BIM+智慧工地平台应用

　　项目通过搭建一体化协同管理平台实现全过程的精细化管控。建立BIM与整体信息化工作流程，促进设计施工深度融合，实现一模多用，实行信息化管理应用，荣获信息化标杆项目称号。

　　2、BIM+无人机应用

　　项目应用无人机结合BIM技术，将工程通过“天空之眼”全景展现，使得地理信息客观透明、数据分析有据可依。

　　3、BIM+自主研发

　　基于项目进行BIM自主研发，研发插件158个，并获得“计算机软件著作权登记证书”5项，“发明专利”1项，极大提高了项目组成员工作效率，保证项目顺利实施；智慧校园运维平台持续研发，致力于为华附师生营造一个更安全、更健康、更智能的学习环境。

　　4、BIM+EPC管理应用

　　项目BIM管理中心由建设单位牵头主导，BIM工程师配合各参建方技术人员服务于项目建设，其工作直接对建设单位负责，极大程度地保障了BIM技术应用成果的最终落地。同时，BIM协同设计施工，制定BIM协同管理机制及相关工作流程，基于BIM信息化模型及协同平台，加强了项目技术资料管理及协同，保障项目高质量施工。

　　5、人才培养体系建设

　　项目前期搭建人才培养体系，在项目实施过程中，管理人员持续赋能，项目上累计培养具备信息化管理操作形技能人员34人，为项目BIM使用落地提供人力支持。
