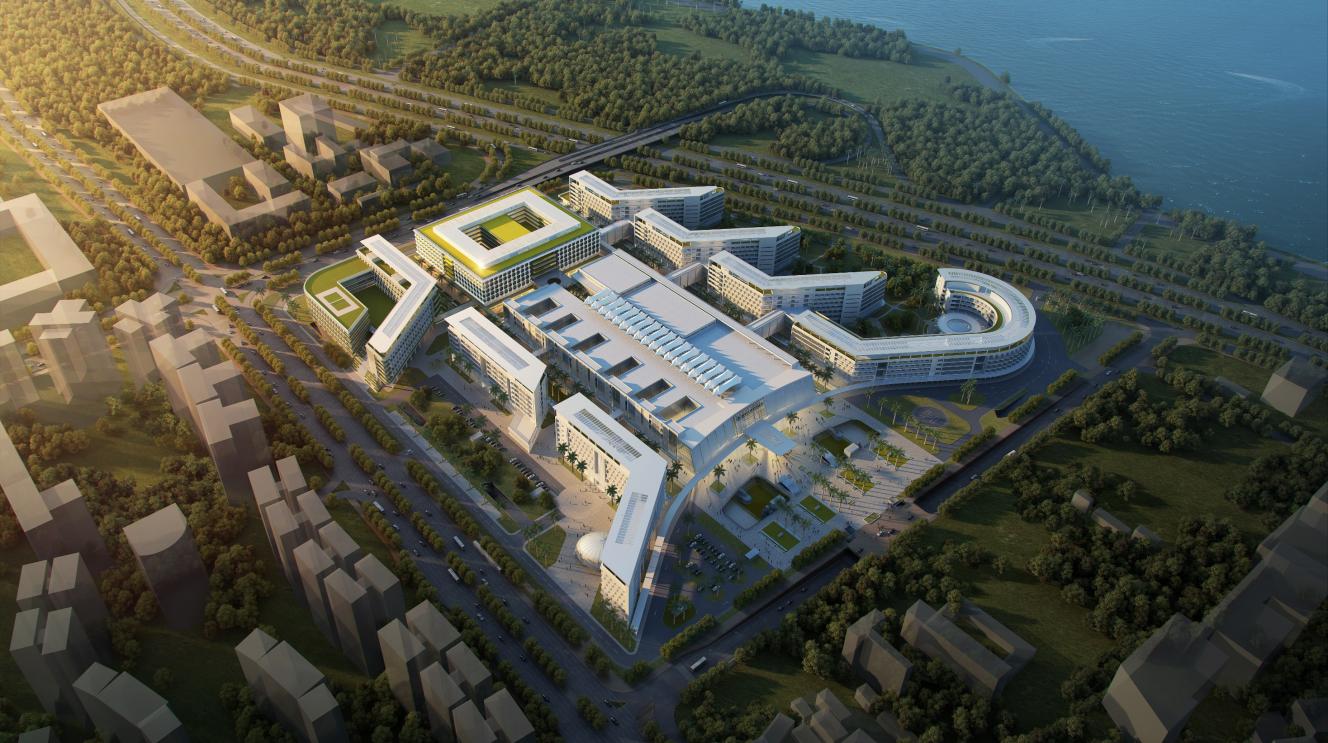

　　一、工程概况

　　1、工程基本情况简介：

　　（1）总建筑面积：20.6万㎡，其中地上12万，地下8.3万；

　　（2）科教综合楼：建筑面积39850.35㎡；

　　（3）建筑高度30.8m，地上7层，地下3层；

　　（4）住院综合楼：建筑面积80629.53㎡；

　　（5）建筑高度32.3m，地上7层，地下3层；

　　（6）风雨连廊、垃圾转运站、地铁通道、4#坡道。

　　2、重点难点：

　　（1）总共三道内支撑，基坑深度20米，拆换撑施工难度大；

　　（2）直线加速器机房为辐射医疗机房，结构较复杂，对混凝土浇筑防开裂、观感要求高；

　　（3）存在较多高大支模区域，涉及科教楼、住院楼、地下室，最大超高支模高度达14.4m，临边支模施工组织困难，对安全性要求较高；

　　（4）涉及改造加固范围广，连廊及通道结构涉及医院物流系统、被服系统等，连接漏洞多、涉及标高多、功能复杂；加固区域涉及原结构部分拆除、原炮楼加固等，对施工工期、环境要求极高，对原有建筑的保护要求极高；

　　（5）屋面层结构众多，包括屋顶花园、各类机房、雨棚、飘架，有高度超5米的太阳能集热器，对施工组织要求较高；

　　（6）市政部分施工迁改拆建影响范围较大，涉及院区西侧、北侧、东侧，二期建筑群新建大量管线，施工期间对医院交通组织会造成极大影响。

　　二、BIM技术应用情况

　　BIM在各专业各阶段的各个应用点；

　　1、设计阶段BIM应用点：

　　（1）图纸深化：根据设计图纸进行模型创建、检查错漏碰缺、管线综合、净高深化等；

　　（2）设计论证：通过BIM模型融合方案阶段的内容，分比对设计阶段在绿建分析、外围构造、施工方案等方面的最优性和可实施性。

　　2、施工阶段BIM应用点：

　　（1）模型深化：通过施工蓝图模型，按施工要求进行管综深化、预留洞深化、模型出图，极大程度避免后期开凿变更的情况，辅助现场高质量顺畅施工；

　　（2）施工方案深化：通过各施工方案要求和图纸进行模型节点深化、施工顺序模拟，以可视化三维形式深化和展示施工方案实施步骤、内容、重难点部位，提升施工方案的实施性、安全性、高质量性；

　　（3）BIM创优：通过参加BIM大赛、观摩创优、信息化平台应用，将BIM应用成果展示、共享至各参建方，以信息化传递和管理的形式全面提升BIM技术的落地性，辅助项目高效提质开展创优工作。

　　三、BIM技术应用亮点

　　1、住院楼膜结构外立面系统：

　　二期住院楼首次将膜结构外立面引入国内医疗建筑领域，该膜结构采用参数化bim设计，并在现场还原1:1实体样板。

　　2、BIM辅助装配式建筑报批报建：

　　二期项目使用BIM模型及施工模拟辅助装配式建筑报批报建工作。

　　3、直线加速机房施工及吊装模拟：

　　二期住院楼直线加速机房为防辐射大体积混凝土施工，且进口医疗设备昂贵，采用BIM技术进行施工及吊装模拟，优化路径。
