　　一、项目概况

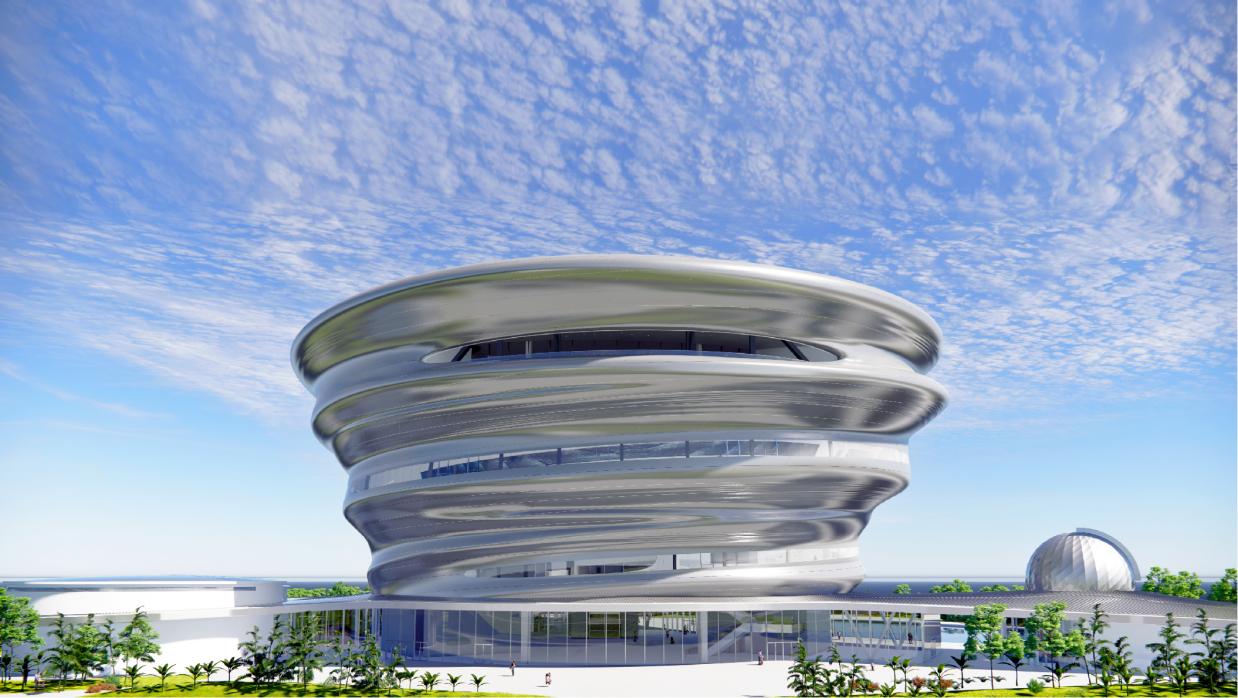

　　海南科技馆建筑工程项目位于海南省海口市。项目总建筑面积约4.65万㎡，地下1层，主馆地上7层，建筑高度为48.75m。主要分为主馆及裙楼两部分，其中裙楼由巨幕影院、飞行影院、天象馆及风雨连廊组成。

　　主馆为屈曲约束支撑钢框架+空间桁架悬挂结构体系，由3个屈曲约束支撑钢框架核心筒，3环空间悬挂桁架结构体系组成，悬挂桁架结构体系自2F悬空形成，其中内环悬挂桁架跨度29m，中环悬挂桁架跨度61m，外环悬挂桁架跨度80m；外环桁架以3F-4F的外环斜柱作为支撑形成，结构外观呈螺旋上升云状。

　　科技馆项目幕墙工程包含FRP幕墙、玻璃幕墙、铝板幕墙、金属格栅、金属屋面及采光顶等7种类型。主馆大面采用FRP材质，风雨连廊采用氟碳预滚涂铝合金直立锁边系统，采用暗扣施工方式减少螺钉造成的漏水隐患。

　　二、BIM技术应用情况

　　项目以精细化BIM模型为基础，着力于将BIM技术常规应用点（图纸会审、虚拟样板、场地布置、方案编写与三维交底、碰撞检测与工程算量等）落地，并以钢结构与幕墙为着力点展开装配式结构BIM应用、大数据集成管理和智能建造的研究与应用。通过BIM及信息化平台的应用，实现了项目开工初期设立的三大目标：装配式结构（钢结构、幕墙）BIM应用落地、大数据平台集成管理初步落地和“智能建造”相关模块研究初步落地。具体表现为：

　　1.将流程发起、审批流转、电子签章和分类归档集成于一体，实现业主-总包-分包-现场的集成化管理，提升了协调管理效率，大大降低了协调管理难度。

　　2.通过BIM动态模拟，确定最优施工方案；通过利用BIM技术，将模型进行WBS分解，实现“搭积木”式装配式结构的精细化制造和施工；通过三维扫描技术进行过程跟踪，保证了相关构件施工的精度。

　　3.通过与业主联合开发的ZBIM1.0平台很好地将线下管理流程转移到线上，且实现了协同管理，大大提高管理效率。

　　4.通过精细化的建模和高颗粒度的WBS分解结构，以BIM模型为基础，借助大数据管理平台ZBIM1.0，初步实现“智能建造”，大大提高工程施工的质量。

　　5.将标准化的表格内置于ZBIM1.0平台，通过实时客户端录入数据的方式，实现归档资料与工程实体同步完成的目标。

　　三、BIM应用效益

　　BIM技术和信息化平台的应用给项目带来可观的经济效益和良好的社会效益。首先在经济效益方面，截至目前缩短工期约55天，节省建造成本总额约264万元；在社会效益方面，不仅得到公司及业主的一致好评，同时在历次的观摩活动中在行业中引起极大的反响。尤其在2023年3月10日-11日由海南科技馆承办“第四届建筑供应链大会”全国观摩会上，与会同仁、专家及中国建筑业协会会长齐骥、中国建筑业协会副会长兼秘书长刘锦章等领导对科技馆项目BIM落地情况给予肯定，同时提出了更深层次应用的希望。
