　　一、项目概况

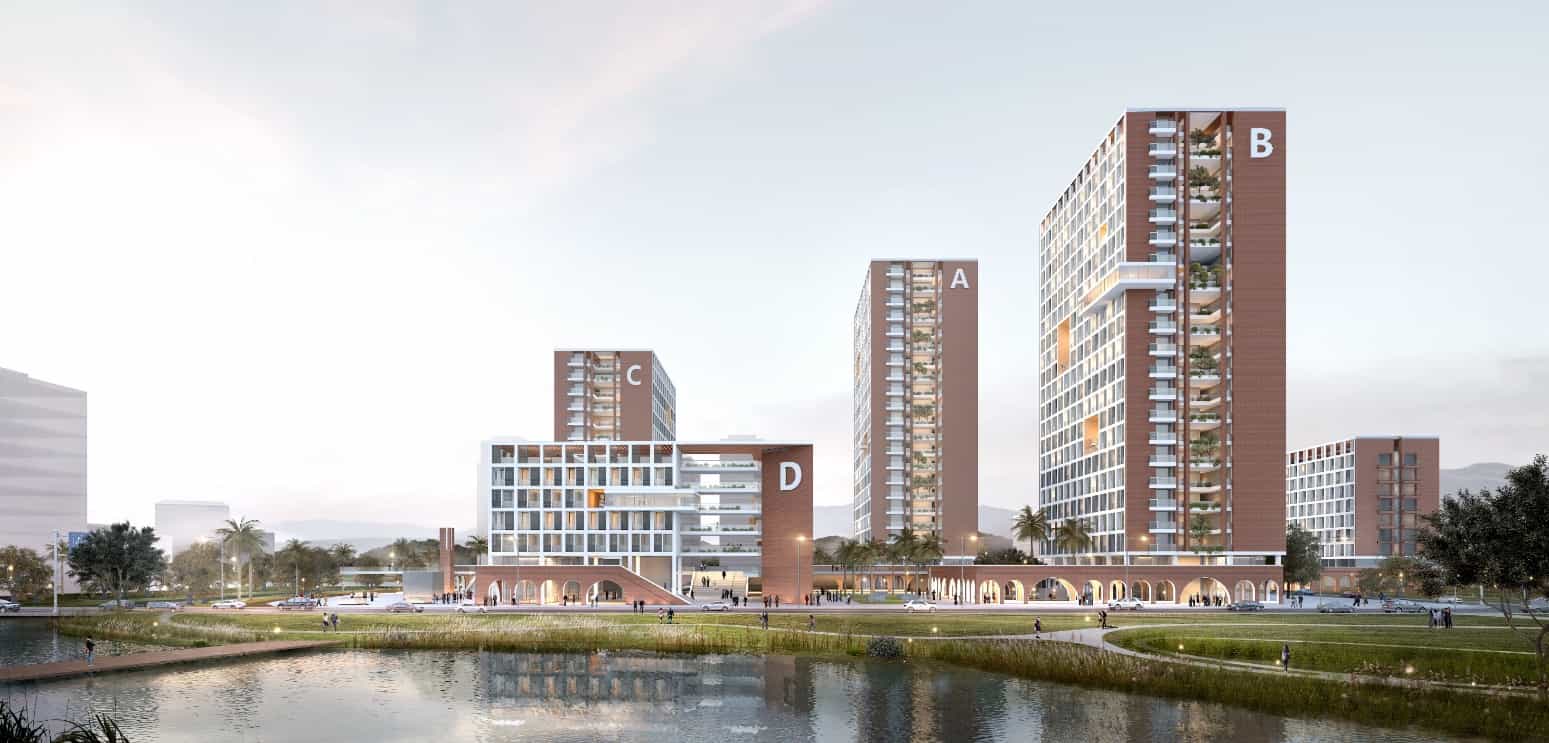

　　华南理工大学广州国际校区位于广州番禺，地处“粤港澳大湾区”重要交通枢纽——广深港科技创新走廊，是教育部、广东省、广州市及华工响应国家“双一流”建设、四方共建的重点工程，目标建成国内顶尖、国际一流示范校区，是广州高等教育新品牌、新标杆，各方定位及社会关注度极高。

　　二期项目包含图书馆、活动中心、体育馆及教学区、生活区在内的15个地块，35栋建筑，及校园景观、市政、综合管廊等工程。占地69万平方米，总建筑面积约59万平方米，总投资54.6亿元。

　　二、BIM技术应用

　　项目基于多软件协同的openBIM工作流，整合了建筑、园林景观、市政道路等5大类工程，建立了匹配广州市BIM审查标准的59万㎡建筑全专业BIM模型及110万㎡的校园地形、市政道路、管网及1.2公里的综合管廊模型。

　　BIM从方案阶段介入，利用InfraWorks整合数据，进行场地及建筑的交通可达性、交叉口视线、地形及土方分析、日照分析、风环境分析、室内采光分析、疏散分析等分析模拟，辅助设计决策，有效提高设计质量。

　　综合体育馆的大跨度钢桁架屋面是设计难点，结构专业通过犀牛及grasshopper开展参数化设计，建立钢结构线模，导入ArchiCAD生成结构及建筑构件，并输出建筑、结构施工图及钢结构工程量。

　　施工阶段，Tekla在线模基础上开展钢结构深化设计，输出钢结构深化图纸。在日常设计汇报中，通过BIMX可实现模型与图纸便捷切换，而Solibri整合Rebro机电模型则极大提升了设计协调决策及施工交底的效率。

　　图书馆是项目四大公建之一，倾斜幕墙与结构设计难度高，空间定位难度大，BIM模型提供空间定位依据，输出建筑施工图。通过计算模型传递构件信息，在Revit中进行配筋，输出结构施工图。机电专业定制符合国标的族，实现快速出图。模型实时渲染反映设计空间效果，保证图模一致性，实现全专业全过程的BIM正向设计。

　　三、智能建造

　　结合项目难点，在项目设计及施工阶段开展基础、特色、创新及拓展应用四类BIM应用，为项目落地保驾护航。

　　利用Navisworks开展69项专项问题审查，发现问题共计1733处，累计规避的直接经济损失达2758万元。协调各专业优化室内净高，输出管综图纸及施工交底文件

　　结合模架软件识别能力对BIM模型拆分，配合手算确定周转方式及材料一次性投入。

　　通过无人机及BIM建模手段，快速获取并处理地形表面数据，复核传统勘察及结构专业土方计算、现场土方实际结果，将差异控制在5%以内，并实现土方平衡。

　　开展4D进度模拟，并在过程结合实景模型对地块进行拆分策划单月进度进行纠偏。

　　可视化方面进行拓展应用，整合校园整体BIM模型，所有构件信息都可在整合平台中进行查看及修改，对校区的整体风格及街区式设计氛围进行效果验证，提供VR沉浸式体验。实现数字孪生校园建设。

　　BIM配合精装修设计，对室内管线、灯光的设计效果及样板材料进行全过程的模拟及控制。VR漫游辅助各方体验落成后的场景效果，提高项目信息共享的效率及决策的有效性。

　　运用AR技术为现场管综进行交底及快速复核，AR比对发现问题可输出整改单，辅助巡场及验收工作。

　　四、智慧管理

　　设计、施工及运维阶段在保证后台数据顺利对接的前提下，结合管理流程分别定制开发云平台，应对不同应用场景需求。

　　设计阶段各方可在云端查看轻量化BIM模型，模型构件绑定设计问题、施工交底文件等，极大方便项目汇报与沟通决策。

　　项目组建信息化管理团队，集多方资源打造“AI实测实量、无人值守地勤、人员定位、BIM+装配式供应链、BIM+限额领料共计28项开发应用，获得多方主管部门肯定，并通过广州市BIM+智慧工地试点项目。

　　运维阶段以BIM模型作为数据基础，实现数据全融合、状态可视化，高级别，跨区域的设备联动控制，打造一个BIM、物联网、大数据等新技术相融合的智慧校园数字平台。
