　　一、项目概况

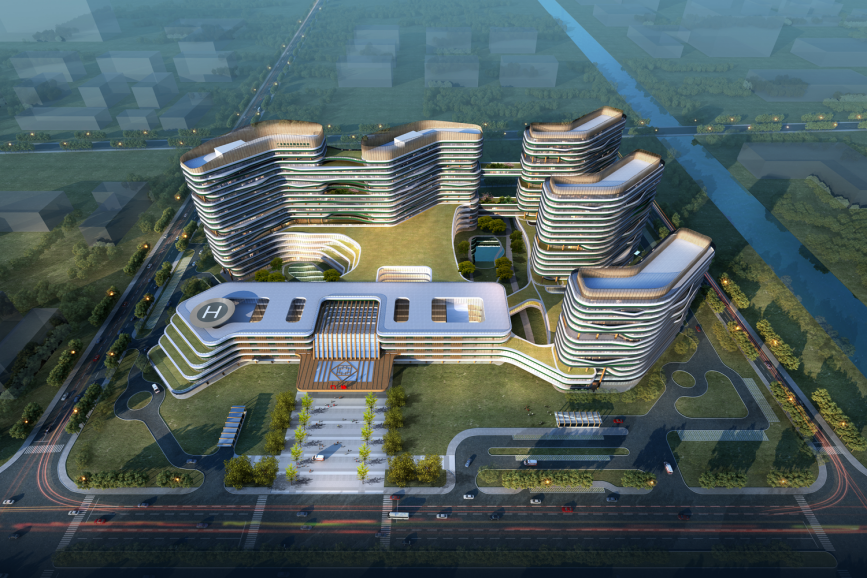

　　广东省中医院南沙医院项目地处广州市南沙区灵新大道以西，万顷沙变电站以北。本项目包含5幢塔楼，2层地下室，包括科研楼、行政宿舍楼、国际医疗楼、住院楼、医技楼、门急诊楼，建设1200个床位，是集医、教、研为一体的大型综合性医院，总建筑面积37万平方米。广东省中医院南沙医院旨在传承南粤杏林第一家的精髓，建设高水平的医疗服务和医学科技创新平台，成为与粤港澳大湾区建设与发展相配套、辐射粤港澳乃至全球的高水平三级甲等中医特色综合医院。

　　二、BIM技术应用情况

　　以本项目EPC管理为应用基础，基于BIM技术，完全自主研发《施工组织智能策划系统》(GJS软件)，进行危大工程安全计算、智能方案报告、智能施组策划，研发的系列施工技术成果提高了工程施工安全性，优化了工程施工方案，提高施工方案编制的效率，显著降低了工程施工建造成本，且形成多个计算机软件著作权。

　　三、BIM技术应用亮点

　　1.利用BIM技术对大体积混凝土的医疗预埋管道进行三维建模、受力分析、补强钢筋深化、施工模拟视频交底、利用三维扫描技术进行施工复核等工序，实现医疗预埋管道设计深化到施工全过程的跟踪。该成果形成省级工法，得到行业认可。

　　2.利用三维倾斜摄影技术及三维扫描技术,测量并对项目中部高压电塔进行建模，制定专项临时保护及拆除方案，在不影响现场施工进度的基础上划定现场安全范围，顺利拆除高压电塔。该成果形成省级工法，得到行业认可。

　　3.进行机房建模，拟定深化方案，出具机房深化图纸，制作施工模拟动画，使施工前的技术交底工作变得更加直观。利用3D打印技术印证机房装配式施工方案，管道模组、支架部件等按照装配图等比例缩小打印，对制冷机房进行“预装配”。配合移动式模块化生产线，对管件制作、管道连接、支架制作等进行数字化设计、机械智能化生产。
