广东省BIM应用大赛 第四届:BIM智建致力汕大——汕头大学东校区暨亚青会场馆项目(三期)施工阶段BIM技术应用
施工组
2025-07-10  17:20    来源:本网

  一、项目概况

  汕头大学东校区暨亚青会场馆项目(三期)建设是为了配合广东省和汕头市高等教育发展的需要,满足汕头大学东校区“提毛”扩招办学需求。

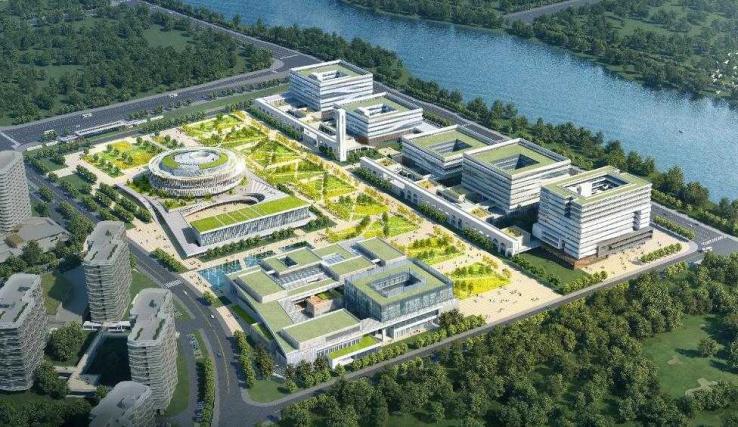

  项目位于广省汕头华侨经济文化合作试验区东海岸新城塔岗围片,总占地面积约334亩,总建筑面积约23.4万 ㎡,包含A栋图书馆及学习中心、B栋多功能文化服务中心 、C栋校行政办公楼、D栋实验院系组团、E栋公共教学实验楼、F栋南校门以及配套的道路广场、绿地景观等室外工程。项目合同工期从2020年9月30日至2022年6月30日,总工期22个月,合同总价约17.15亿元。


54 BIM智建致力汕大——汕头大学东校区暨亚青会场馆项目(三期)施工阶段BIM技术应用.docx_1


  二、BIM技术应用情况

  本项目为EPC项目,BIM技术围绕整个施工过程,项目利用BIM软件进行场地三维布置、协助图纸会审、机电安装深化、钢结构深化、各专业碰撞检查、施工模拟、方案比选等。此外,还利用无人机技术对弧线梁板进行定位复核,用BIM技术进行安全危险源辨识、安全逃生模拟、虚拟样板引路、工程量计算等。

  1.真空联合堆载预压

  由于本工程场地为填海造陆区,地下存在较厚的软弱淤泥层,场地积水严重,需采用真空预压对软弱淤泥地基进行加固处理。

  2.基坑支护

  CD栋地下室基坑面积超过2.1万平方米,基坑深度达到2.5m,工程存在深厚的淤泥软土层,淤泥层总厚度平均14m,淤泥强度极低,经优化设计后将预应力管桩+预应力锚索组合支护方式改为放坡开挖+钢板桩支护+坑内土体加固。

  3.Y柱模板优化

  针对Y柱按模板方案进行建模优化,经与技术员、施工员及分包单位管理人员沟通后确认按第二版优化后模板进行施工。

  4.钢结构花架

  图书馆6根斜柱钢筋与钢结构碰撞,通过BIM软件绘制斜柱钢筋模型将钢筋模型与钢结构模型相结合,统计穿钢结构钢筋是否符合承载力要求交与设计验算,验算通过后预先在钢结构上开洞穿插斜柱钢筋。

  三、BIM技术应用总结

  通过使用BIM技术在碰撞检查、机电优化、钢结构深化、Y型柱等方面,结合三维可视化交底直观地将施工效率提升了25%。使用BIM虚拟样板,张贴质量标准化做法二维码等,扫码即可见,促进无纸化管理,质量整改率降低40%。通过BIM建模发现土建、机电图纸问题1724处,均在施工前解决完毕,避免返工增加项目成本。进行BIM危险源辨识,提前预判项目现场会发生的安全事故类型,进行预防,狠抓安全生产,保障项目0事故。


-
