　　一、项目概况

　　招商银行总部大厦项目设立了项目顾问室，由我局首席专家邓明胜担任顾问，领衔专家团队和博士工作站，负责重难点攻关，超高层技术应用及成果总结。计划应用建筑业10项新技术9大项50子项，以科技为引领， “三重”护航，推进项目高效建造。

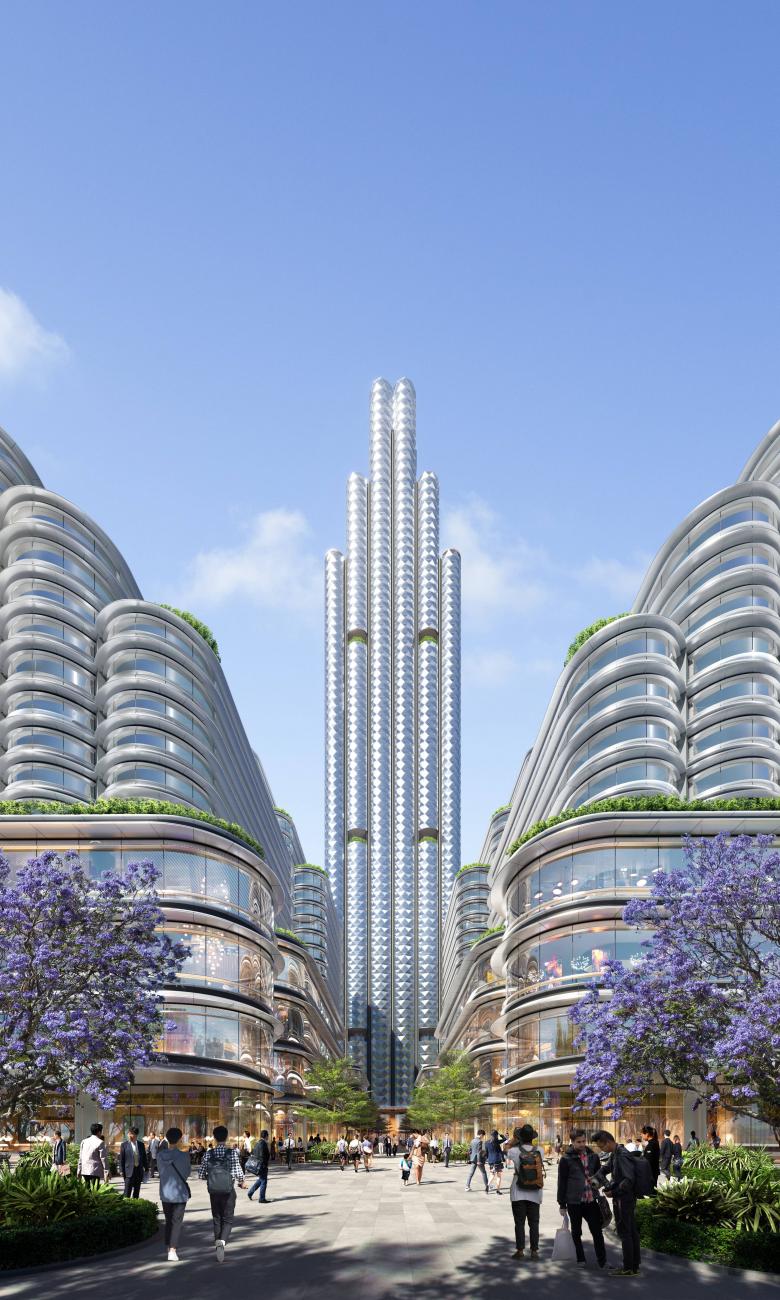

　　招商银行总部大厦由五座单体建筑构成，超高层T1一栋，高层（T2、T3）、多层（T4、T5）、裙楼（P1、P2）各两栋。北地块：钢管混凝土柱框架+钢筋混凝土边筒结构，南地块：框架核心筒结构。项目重难点：高度高、定位高、品质高、结构形式新、工期紧、平面管理复杂、垂直运输协调量大。

　　二、BIM技术实现路径

　　通过“模型为基础、平台为依托、需求为导向、价值为核心”的实施路径开展BIM工作。BIM总体实施路线以模型为基础、应用为主线，从施工准备阶段的施工图模型，对BIM模型进行细化，施工过程运用BIM模型并结合BIM协同平台、BIM辅助技术措施，细化传统施工过程管理，达到施工精细化管理。

　　1、以模型为基础

　　设计施工联动达成一模到底，从设计模型传承到施工模型，直到竣工交付，证BIM数据的一致性、及时性、准确性和完整性。项目统一采用Revizto平台审核各个阶段的模型使用方包括甲方、代建、设计、总包、咨询、监理单位，各单位在平台审查模型并形成整改报告，提高模型审查工作效率。

　　2、以平台为依托

　　BIM平台应用主要有C8BIM平台、BIM5D平台、瑞思图平台、vault平台。C8BIM平台和BIM5D平台主要用于各专业、部门之间利用移动端轻量化模型指导现场施工以及在安全、质量、进度、成本等方面应用管理；瑞斯图平台主要用于各专业模型审核；vault平台主要用于模型数据移交和归档。BIM5D平台是在BIM技术的三个维的基础上，赋予成本和时间两个维度，形成一个五维度的数据模型，BIM5D能够可视化展示项目的成本信息和进度信息。

　　3、以需求为导向

　　作为国内超高层最高偏心核心筒结构，重心与刚心不重合，施工过程中，采用变形监测、内控法、外控法进行计算分析，及时纠偏。公司与深圳大学可视计算研究中心，结合深圳大学优视摄影精准摄影测量技术，开展该项技术在本项目超高层偏心核心筒纠偏测量的应用试点工作。经与传统测量方法对比验证，实测精度可达毫米级别，满足内部监控需求，大大缩短监控周期。

　　三、BIM应用总结

　　本项目BIM应用价值，无法用数字衡量，秉承落实“无BIM不施工”的理念推进实施BIM各项应用；BIM可视化价值与潜能巨大，它可以极大帮助参加各方，迅速正确掌握设计意图；BIM尽早介入项目有助于统筹施工阶段工艺、优化施工部署、排除施工过程中的不确定因素；专职BIM工程师工作量巨大，项目急需有效推动项目管理人员“全员BIM”，让BIM普及到各个职能部门；BIM深化设计机电管线横穿钢结构减腋梁圆孔，极大提升项目楼层净空高度，为项目创效；本项目模型量大、更新次数多的情况下，须坚持施工阶段模型在设计版模型基础之上深化“一模到底”，减少不必要的人力投入。
