　　一、项目概况

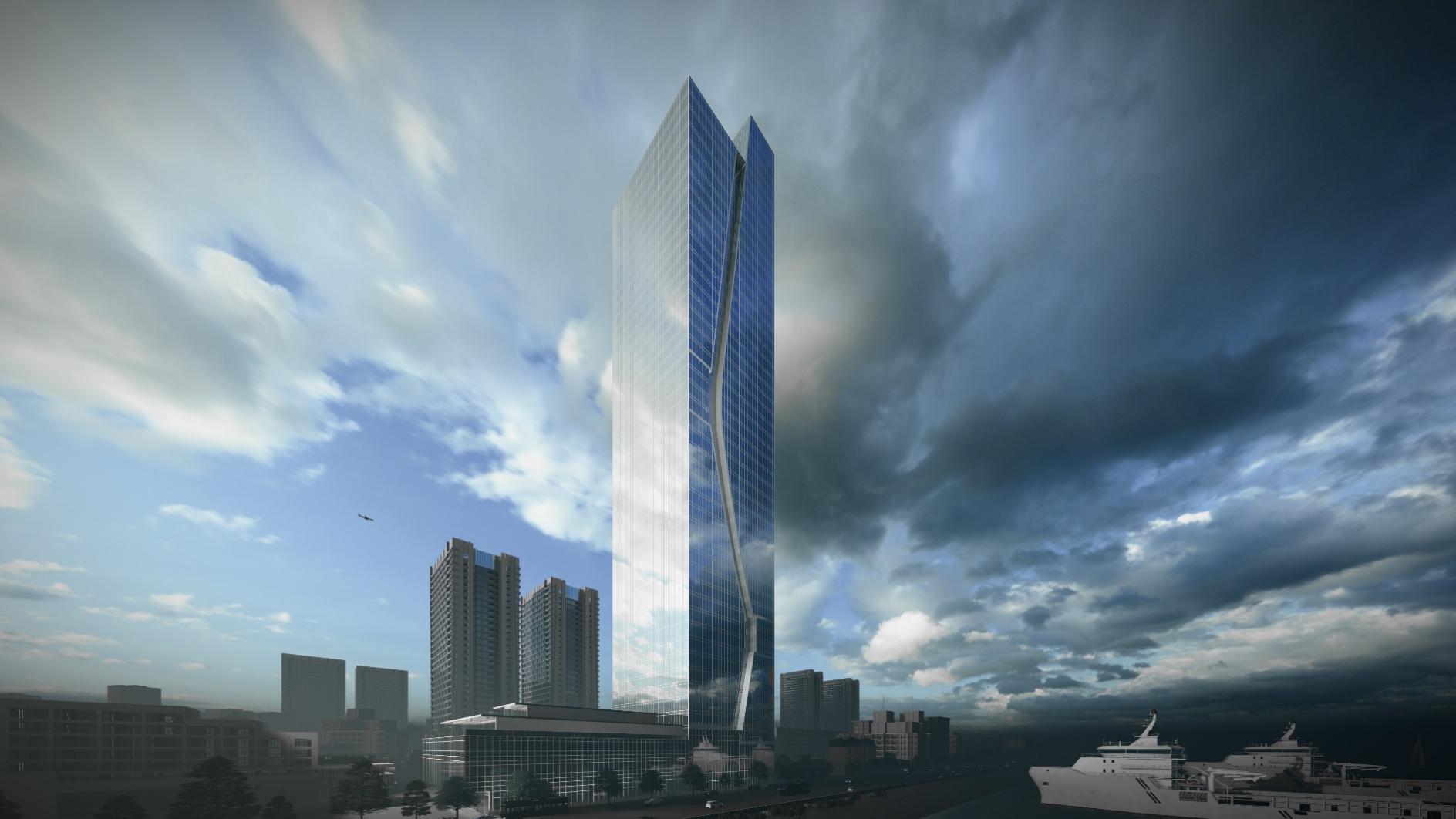

　　国信金融大厦项目位于深圳福田CBD中心区，由意大利福克萨斯建筑事务所主笔设计，是深圳第一个生态高层建筑，以庄重典雅、良好的采光和自然通风、环保节能为本项目建筑主题。设计探讨了塔楼在垂直方向上的结构和形式，正面采用了三维立体弯曲形状，为大厦创造动态形象，同时也为办公室创造不同的公共场景。大厦高228米，地上46层，地下5层，用地面积5454.78平方米，总建筑面积10.5万平方米，属自用型综合性营运大厦。

　　二、BIM技术应用情况

　　在项目建模阶段采用深圳瑞和建筑装饰股份有限公司自主研发BIM族库系统，可将Revit构件族按照特性、参数等属性分类归档的数据库，即使在项目现场也可以从云端调用族库构件 ，并根据实际情况修改参数，提高工作效率。

　　项目中采用三维激光扫描技术对建筑空间进行测绘，捕获的数据可生成图像，了解建筑的整体情况。将采集到的高精度数据信息，通过BIM技术建立一比一BIM模型。项目样板部分达到了LOD500的模型精度，包括实际尺寸、数量、位置等。

　　本项目涉及多人、多专业共同参与建模，运用插件协同的方式，能够提前发现多专业设计的问题，项目各参与方，通过协同平台进行资料传递、通知、答疑，共享资源，降低沟通成本，消除信息不对称。

　　通过整合BIM模型可提前发现前期审图不易发现的后期施工作业问题，及时呈现在工作人员面前，在问题发生前进行规避，避免后期施工时的返工风险。

　　本项目在模型搭建时采用瑞和云族数据化族库,提高建模效率并大幅降低模型的体积，兼备高数据,高参数的性能优势。从而导出的材料信息，为供货商及材料员给予技术便捷,

　　运用BIM技术可为每一块装配式板材赋予不同的编号,记录每一块材料的安装时间,施工班组,以及出厂信息等信息，从多维度记录每项材料的全生命周期信息，进而提高项目的材料可跟踪性、回溯能力。

　　在项目中基于BIM的4D施工进度管理技术在施工阶段，利用BIM技术的三维可视化的特点，可在BIM生长模型对比计划进度与实际进度的差距，充分考虑施工中可能出现的问题，及时调整进度计划，以保证按时完成任务。

　　通过碰撞检测、方案筛选、工程量计算、三维交底等多项BIM技术支持，在现场开展会议合理安排新的工作任务，加强各工作单位之间的沟通与交流，达到的多方协同工作的目的。

　　通过轻量化BIM模型，可以解决高参数模型浏览困难的问题，并保证数据的一致性，统一设计数据，提高沟通效率，使施工现场人员更专注于现场难点与问题的解决。针对新型施工工艺，运用BIM模型生成相应的节点动画指导施工。

　　运用放线机器人技术，从BIM模型中设置现场控制点坐标和建筑物结构点坐标，分别作为BIM模型复合对比依据，指挥机器人发射红外激光自动照准现实点位，从而将BIM模型精确的反映到施工现场

　　该项目采用瑞和信息化平台进行项目管理，包括BIM模型，辅助现场，施工管理，运维服务，通过BIM信息化管理平台不仅可以直观准确反映各个标段的施工过程，还能够实时追踪当前的进度状态。

　　运用BIM一比一模型，输出全景浏览，在项目方案阶段可提前展现整体施工效果以及竣工后现场实际效果的对比，可以更直观的向设计方交付成果。

　　三、BIM技术应用总结

　　国信金融大厦项目，利用BIM技术可以帮助实现建筑信息的集成，从建筑的设计、施工、运维直至建筑全寿命周期的终结，各种信息始终整合于一个三维模型信息的数据库中，设计团队、施工单位、设施运营部门和业主等各方人员可以基于BIM进行协同工作，有效提高工作效率、节省资源、降低成本、以实现可持续发展。
