　　一、项目概况

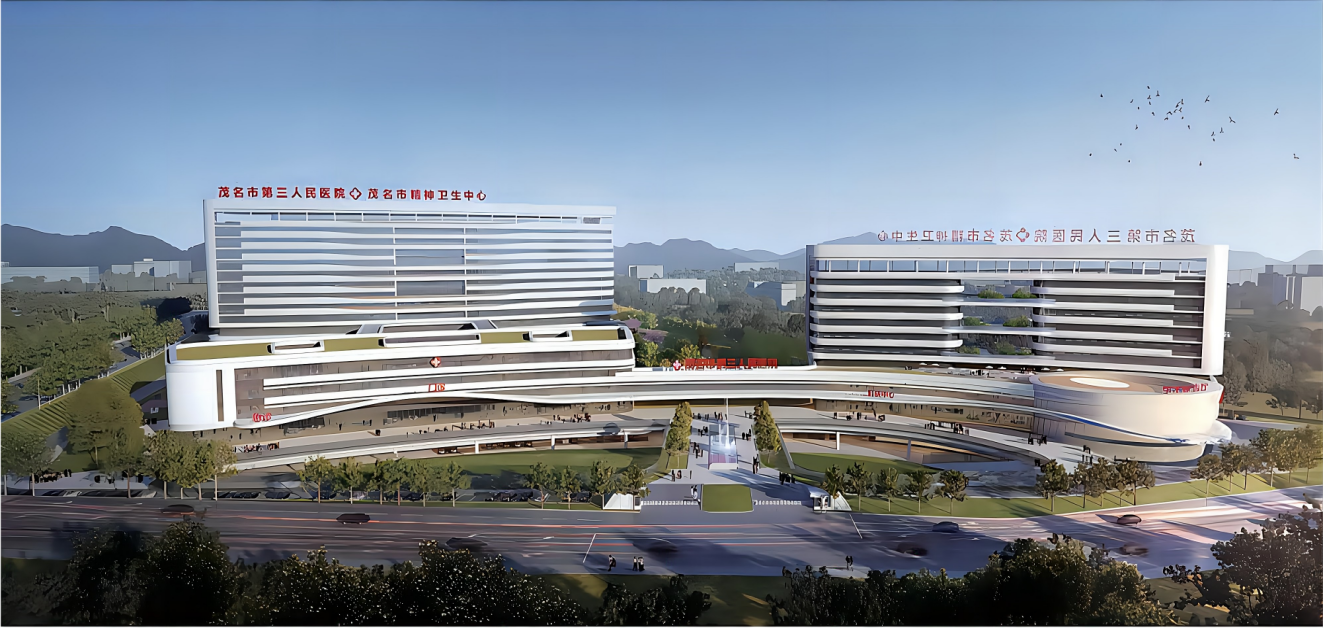

　　茂名市第三人民医院新院区建设项目位于茂名市茂南区山阁镇露天矿北排土场地块，项目占地面积约9.4万平方米，规划总建筑面积约14万平方米，地上建筑面积约11万平方米，地下建筑面积约3万平方米，共可提供1500张床位，主要建设内容为门诊综合楼、医技综合楼、住院综合楼、科研教学综合楼、垃圾站及污水处理站等，并配套相应的设备设施。该项目为茂名市卫生领域补短板项目，省、市重点民生项目，是国家和省、市的重大部署，政治意义重大。

　　二、BIM技术应用情况

　　1、创建BIM三维可视化模型，减少图纸理解偏差，优化图纸设计；

　　2、通过BIM技术对机电管线进行深化设计，形成机电管线验收标准；

　　3、基于机电深化设计结果进行净高分析和预留孔洞位置确定；

　　4、对复杂节点进行深化设计，解决施工难题，保证施工的可操作性；

　　5、创建场地BIM模型，规划场地平面布置，优化场内交通组织流线；

　　6、依据专项施工方案制作工艺动画，优化施工方案，保证施工质量；

　　7、进行质量策划，结合施工工艺，利用BIM技术建立质量样板三维模型，进行虚拟交底。

　　8、将BIM三维模型与VR技术的结合，施工人员能够在虚拟现实中沉浸式体验，高质量地完成安全交底，避免施工安全事故的发生。

　　9、基于BIM模型以及项目排砖方案对砌体快速排布，出具砌体深化施工图与材料用量，设置砌体集中加工点，精准投料控制领料精度，提高砌筑的观感质量，减少楼层间材料周转。

　　10、运用BIM综合支吊架设计软件，对项目综合支吊架的选型与布置进行方案设计，基于规范及荷载分析的情况，确保支吊架布置方案的安全性及合理性。

　　11、基于BIM模型对工程实物量进行提取，辅助现场材料采购，通过物料管理系统对材料进场情况进行统计分析；

　　12、基于钢结构施工安装BIM深化软件对型钢混凝土柱及钢筋排布进行整体建模，避免施工发生冲突，对型钢混凝土柱的偏心进行调整、变截面钢筋连接进行优化，提高整体结构的安全性。

　　13、基于BIM和数字化软硬件建立项目管理平台进行安全、质量和成本管控，减少施工风险，提高项目信息化建设水平与精细化管理水平。

　　三、BIM技术应用亮点

　　1、空间布局模拟：项目类型为医院建筑，专业的图纸使建设单位与很难与现实工作需求相关联，难以提出相关的功能要求，沟通一度陷于胶着状态，借助于BIM技术的空间布局模拟，在工程专业图纸与医疗专业需求之间搭建了无障碍沟通的桥梁。利用BIM技术进行空间布局模拟，对实际医疗功能要求进行验证与优化。

　　2、应急疏散分析：项目在施工过程中涉及多次功能布局的调整变更，利用BIM技术进行应急疏散模拟，对紧急情况下的人员疏散情况进行仿真模拟，识别出危险区域，提出更优的医疗工艺设计，保证人员疏散时的安全。

　　3、基于BIM应用及轻量化技术，搭建了施工全过程的多方协同管理平台。平台采用两端一云的模式（包括WEB端、手机端、云协同及云存储），利用BIM模型的数据集成能力，集成项目施工全过程资料、进度、质量、安全、设计、物资等信息，并发挥BIM、信息化、云技术的优势，实现项目各参建方全过程方协同办公。

　　4、利用IoT、BIM、大数据、AI等核心技术，集成项目软、硬件系统，通过现场布置传感器设备和无线传输网络，将数据集成至智慧建造云平台，由云端服务器对数据进行智能处理，同时与反馈控制机制联动，实现对施工现场人、机、料、法、环的全面监控、分析和施行现场的全面管控，为项目提供生产提效、管理有序、成本节约、风险可控的项目数字化解决方案。
