　　一、项目概况

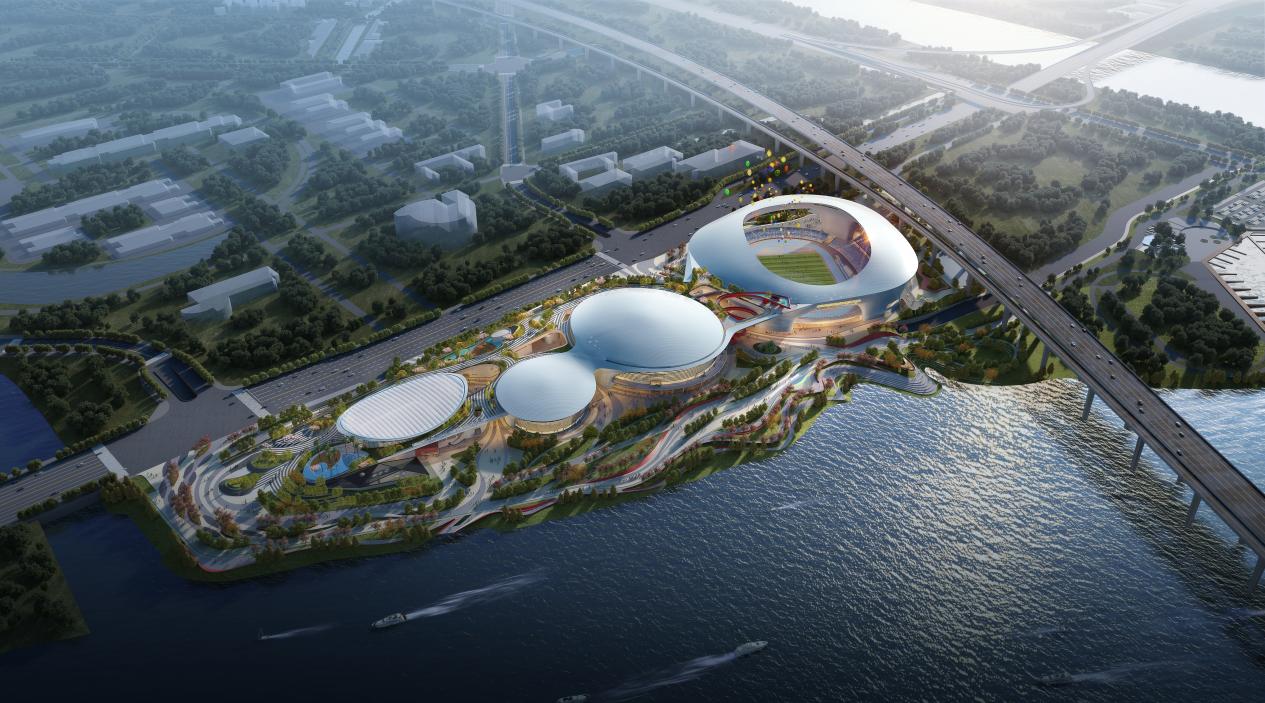

　　顺德区德胜体育中心工程（一标），是由中国建筑第五工程局有限公司承建，位于佛山市顺德区大良、德胜东路以南，德胜河以北、顺德港以西，主要由综合体育场馆、游泳馆、训练馆、配套用房、地下室及市政隧道组成，项目合同额16.49亿，总建筑面积16.7万平方米，其中综合体育馆的体育建筑等级为甲级，为大型体育馆规模，游泳馆的体育建筑等级为乙级，为中型游泳馆规模，总计座次达1.6万人。建成后可举办全国性和国际单项比赛，成为对接粤港澳合作发展重大平台与展示中心城区现代化建设成效的窗口。是顺德区乃至佛山市实现文化立市战略、发展体育产业、推广全民健身的未来中心区标志性建筑之一，社会影响力大。

　　二、工程重点及难点

　　作为佛山市重点工程，具有地质勘查不明、结构空间复杂、弱电智能化系统多、施工难度大等问题。项目旗开“德胜”青年突击队冲锋在前，重点攻克两个突击任务：一是173.8m超长“S型”双曲面清水混凝土墙浇筑难、支模难、观感差的难题；二是124m亚洲跨度最大索穹顶结构制作难、保护难的难题。项目坚定“攻坚克难，创优质履约”的目标，强担当善作为，突击队发挥模范带头作用，创新攻关，必创“鲁班奖”。

　　三、BIM应用特点

　　1.基于BIM的三维地质深化配桩。项目前期发现大量桩基过深情况，业主要求进行地质模型创建交由设计复核，并进行合理配桩深化，有效减少不当截桩，利用智慧工地平台进行在线进度管理。

　　2.S型双曲线清水混凝土深化应用。针对S型双曲面清水混凝结构进行参数化模板深化，对一体化钢模支撑体系设计深化，共出图95份进行下料加工。进行工序模拟验证交底，确保结构一次成型，并获得1项省部级工法。

　　3.异性曲面清水混凝土墙模板体系深化应用。项目存在大量异形曲面清水混凝土斜墙，结合RIR（REVIT INSID RHINO）对模板进行参数化开模及支撑体系深化，输出平面展开图，并自动提取模板尺寸及角点三维坐标，解决了下料难、拼装空间难以定位的难题。

　　4.智慧索设计研发&光纤光栅法大跨度空间健康监测。体育馆索穹顶是全国室内场馆最大124m，自主研发的光纤光栅智慧索是国内首次应用，利用BIM技术对锚具设计、传感器位置等受力分析验证，确定监测点位、布置及拉索应力，开发大跨度空间健康监测系统进行智能化管理。

　　5.超大蛇形悬浮钢结构景观坡道深化&模拟。对超大蛇形整体悬浮钢结构进行深化拆分，结构及措施响应、并对拉索进行索力提取，并通过深化增设阻尼器，确保减震效果。

　　四、BIM应用效益

　　项目在施工前期制定完善的BIM实施策划、梳理项目施工重难点，进行传统基础应用及项目特殊专项应用划分。对体育馆复杂弧形机电管线、“S”型双曲面清水混凝土、超大蛇形钢结构景观坡道、幕墙等进行施工全过程BIM技术应用，并结合BIM开展全过程智慧管理施工，从智慧施工上发挥重要价值，以及BIM应用带来的社会效益，BIM工作估算创造效益905.3万元。
