　　一、项目简介

　　1、工程概况

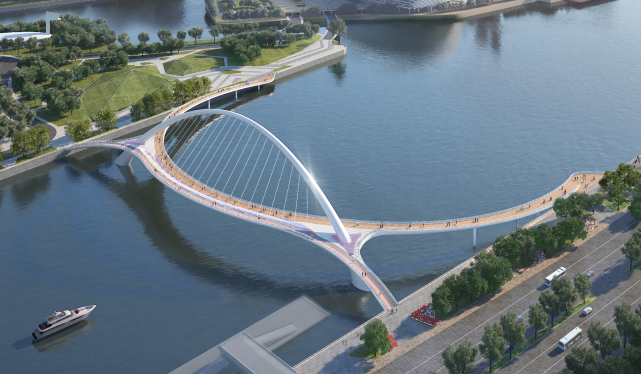

　　海心桥位于广州中轴线，主桥为拱跨198.152m的中承式钢拱桥，是世界上跨度最大、宽度最宽的曲梁空间拱组合体系人行桥。

　　2、项目特点分析

　　（1）曲梁斜拱造型，空间异形结构设计。

　　（2）结构体系新颖，结构建模复杂。

　　（3）异形结构的设计出图难于表达。

　　3、BIM技术实施目标

　　置于三维模型中探讨桥梁造型、构思，实现精细化设计，提高设计质量和效率。

　　二、BIM正向设计应用情况

　　1、标准和流程

　　结合项目情况制定BIM实施技术标准和应用流程。

　　2、数字地形模型

　　建立数字地形模型，作为设计的基础数据环境。

　　3、可视化方案比选

　　基于三维模型全面展示设计意图，有效地进行设计沟通和方案推敲。

　　4、融入实景以协调景观与展示方案

　　通过将方案设计模型融入周边实景，形象地预判方案与周边景观的协调性。

　　5、主桥结构的BIM详细设计

　　（1）主梁的参数化设计

　　创建高度参数化的横断面模板，实现众多不同横隔、肋板的敏捷设计。

　　（2）拱与吊杆的参数化设计

　　拱与吊杆的布置相互关联。将设计逻辑程序化，对拱与吊杆的建模参数化，实现拱与吊杆设计的便捷更改、迭代优化。

　　（3）梁拱结合处等复杂节点的精细化设计

　　辅助复杂节点的精细化设计，避免空间上碰撞冲突。

　　（4）下部结构的精细化设计

　　在BIM中提取拱轴线法向平面，作为拱座与拱肋的相交面，保持设计优化过程中二者的垂直，最优化二者的传力。

　　6、观景功能设计

　　在三维项目环境中模拟现实观景效果，从多方位视角寻找在力学与美学上平衡的观景台、拱肋及拉杆设计。

　　7、外观造型上独具匠心的BIM优化设计

　　除常规结构设计外，对桥梁外观造型进行细致的设计，增强了桥梁外观的灵动感。

　　8、数据流转至有限元分析

　　将BIM模型数据流转至下游力学分析，深化为有限元分析的前处理模型，实现BIM与有限元计算的交互。

　　9、模型剖切深化为设计图纸

　　采用参数化手段将BIM模型成果批量转换为二三维图纸，辅助设计实现精准出图。

　　三、BIM技术拓展应用

　　1、净空分析

　　通过BIM净空分析确保设计全方位满足净空要求。

　　2、照明设计分析

　　通过灯光渲染模拟，精细化设计灯光照明的特色性、整体性、体验性与创新性

　　3、BIM模型和图纸会审平台

　　在平台上脱离建模软件来完成对BIM模型、图纸等设计成果的轻量化浏览和会审。

　　4、可视化方案展示

　　通过三维立体多角度的展示，更有效地进行设计沟通。

　　5、BIM+3D打印

　　直观地展示设计创意与设计细节，形象地表达设计理念。

　　6、BIM三维可视化设计成果交底

　　利用BIM辅助三维可视化交底，并协助施工阶段BIM应用的开展，提升与施工方对接效率的同时，减少施工错误情况的发生。

　　7、模型信息融入BIM技术管理检测系统

　　融入BIM设计模型，以此作为数据基础搭建BlIM技术管理检测系统，提升运维管理的数字化、便捷化、可控化与安全化。

　　8、定制开发云族库平台

　　集成式管理企业BIM族库成果，实现族文件加密管理与高效应用，大幅提升正向设计效率。

　　9、数字化成果管理

　　成果上传到我院BIM视窗平台，能方便快捷地对BIM模型及图纸、文档等文件进行轻量化展示和管理，充分发挥BIM成果的信息价值。

　　四、BIM应用总结

　　通过本项目的实践，探索出一套异形桥梁的BIM解决方案。在BIM设计中融入巧思，实现创造性构想在设计中的具体落实与便捷优化，用匠心设计工程，展现共生之美。同时通过BIM应用，有效地发现设计中多项错漏碰缺，与传统设计方法相比，大大地提高设计的精细化水平，为业主提供更好的设计服务。
