　　一、项目概况

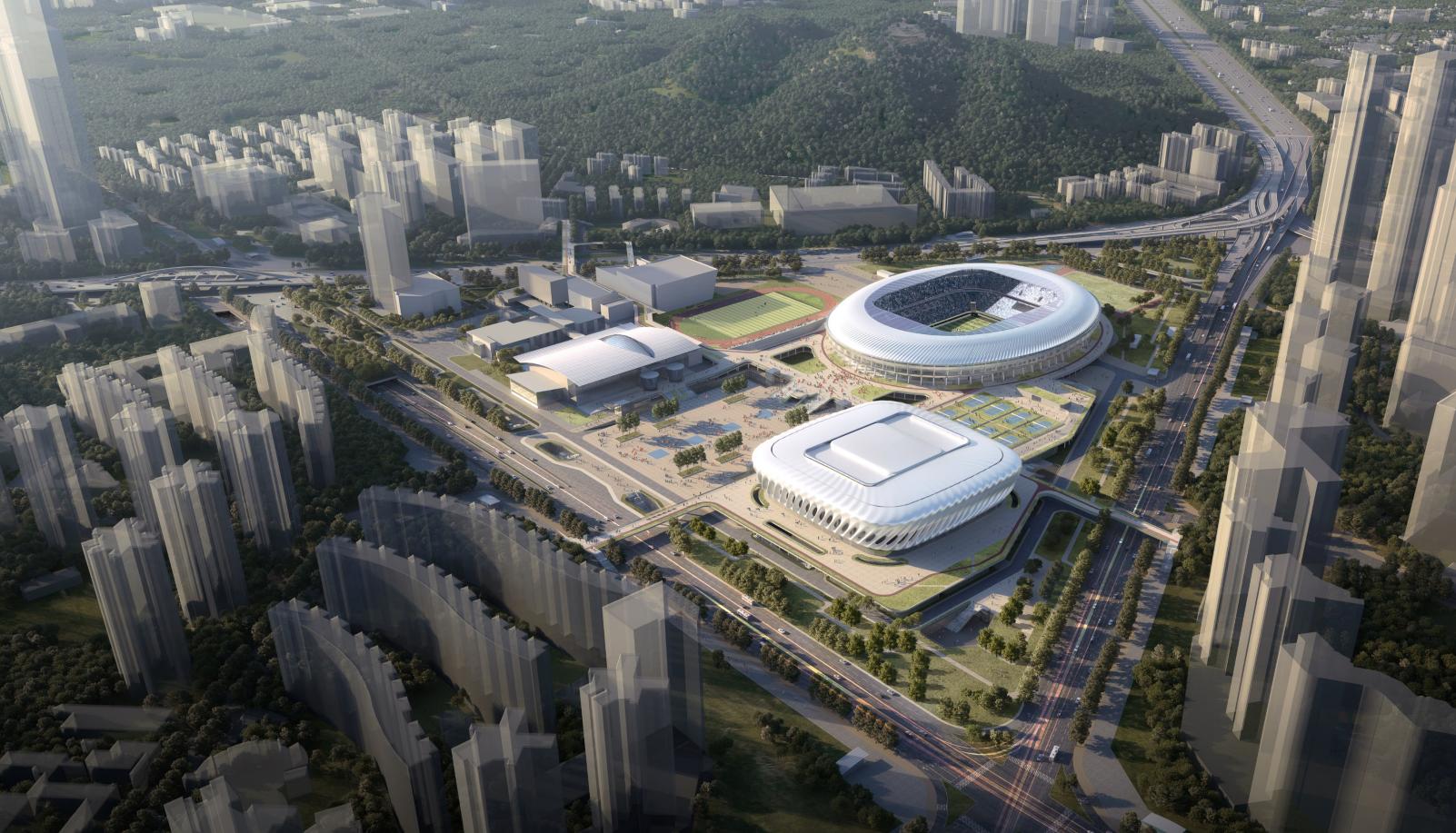

　　深圳市体育中心改造提升工程项目位于笋岗西路、上步北路、泥岗西路围合的三角形地块。本项目总用地面积27.8万平方米，总建筑面积44.8万平方米。本工程主要由一场一馆组成，即一个4.2万座改扩建体育场及一个1.5万座新建综合体育馆，其中，改扩建体育场为5层，建筑高度为47.5米，新建体育馆为6层，建筑高度为45米，地下室建筑面积16.7万平方。

　　本项目将BIM技术运用贯穿至项目建设全生命周期，以智慧建造、智慧运营、智慧运维为目标导向，打造一流智慧体育综合体。通过设计阶段、施工阶段以及运维阶段的三维协同，全过程BIM信息传递流程，实现项目数字化管理及交付使用。

　　二、设计协同

　　本项目采用BIM三维设计协同管理平台，实现模型浏览、多方协同、问题查找、问题回复追踪、数据测量等协同配合目标。

　　基于Revit软件创建的BIM模型，通过格式转换至其它三维设计软件中，协同各设计专项进行三维可视化设计，模型随时更新交互。

　　设计阶段BIM成果及模型基于施工BIM管理平台进行交互使用，确保实现一模到底目标，完成BIM数据全过程应用。

　　三、项目亮点：参数化设计

　　通过三维设计软件的应用，实现复杂造型幕墙的精细化控制，确保项目质量、节省造价、提升工作效率。

　　体育场使用标准几何体拟合现有造型，降低加工难度，保证板块合理重复性，降低造价。通过截面拟合主体钢结构，对幕墙结构进行优化后节约钢材约1000吨。通过对装饰条有理化方案的对比，减少板块模数、降低生产成本。并将双曲面板块调整为圆柱面单曲板块降低成本。

　　体育馆幕墙通过对立面形体推敲设计，增强面板可重复性，以降低加工、安装的复杂度，优化后屋面为平缓曲面，曲线分部更加均匀，整体造型为连续造型。模具数量减少540套，减少模具费用约两千万。

　　在钢构设计部分，采用SAP 2000为工作基础对主体钢结构选型进行优化。体育馆外幕墙钢结构由原双层结构，调整为现在的单层结构，节省约600吨用钢量。

　　四、BIM设计应用成效

　　设计优化：

　　基于BIM模型，进行设计优化工作。在创建模型过程中，整理汇总问题清单，与设计进行沟通协调，提升图纸质量，并且形成问题追踪销项表，确保BIM设计优化应用落实在图纸修改中。

　　管线综合：

　　创建机电模型，进行精细化的管线综合，输出成果资料辅助设计提升内部空间品质，以确保满足设计功能需求和施工安装要求。BIM模型管综深化完成后，导出管综平面图以及一次结构预留洞图，提资设计进行校对出图。

　　工程量统计：

　　结合深圳市BIM算量报概规划，借助BIM模型进行BIM算量，在初步设计过程中进行算量对比分析，分析差异原因，汇编算量BIM标准。

　　模拟分析：

　　通过风洞实验、声学模拟、日照分析模拟、疏散模拟等应用，输出各类报告及分析数据，提升项目品质，符合设计规范要求。

　　体育场改造：

　　体育场施工图为手绘图，通过BIM软件对手绘图进行模型搭建，项目现场进行实际测量，精准还原保留结构模型，基于模型导出图纸辅助施工图设计。运用BIM技术对拆除阶段各个工序全方位建模受力分析及安全性评估，最大限度保证施工安全和结构安全。

　　五、BIM设计应用总结

　　通过BIM技术深入各设计环节，为40余项设计专项提供统一协调平台，大大提升各方沟通效率，提升项目管理水平；BIM技术融入设计环节，在设计过程推敲各类方案，提供精准数据作为设计参考依据，加快设计方案落地，减低沟通成本；设计过程共验证600余项设计调整，BIM精细化管理提升设计品质，减少设计变更、降低返工、节约成本。设计模型等成果资料沿用至施工阶段，通过数字化平台管控，确保图模一致、一模到底的应用目标，BIM信息全过程无缝传递，实现项目全过程数字化管控，为打造深圳市一流智慧体育场馆保驾护航。
