　　一、项目概况

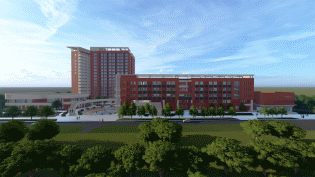

　　本项目规划总用地24705.93平方米，总投资25219.35万元，规划建设用地20924.33平方米。规划总建筑面积36147.97平方米，规划设计一栋教学楼兼有学术交流中心、一栋宿舍楼和一栋食堂共三栋建筑。其中教学楼建筑面积约14548.14平方米（含学术交流中心），宿舍楼建筑面积约17862.90平方米，食堂建筑面积约1326.73平方米。新建地下停车场及设备用房建筑面积约2410.20平方米。其中总计容建筑面积约33737.77平方米，非计容建筑面积约2410.20平方米。容积率1.61，建筑密度37.53%，绿地率16.29%。

　　二、BIM应用情况

　　1、基于BIM的建筑性能分析、参数化设计等集成应用

　　（1）设计方案比选

　　多设计方案比选，选出最优布局。

　　（2）场地与交通分析

　　场地分析：对项目及周边的地形及环境气候条件进行分析，为后续模拟分析提供依据；室内交通流线分析：对项目的教学楼、宿舍楼、食堂、地下空间包括室外场地进行了交通流线分析；未发现主、次要流线有阻碍的位置，流线设计合理。

　　（3）室外风环境分析

　　通过调整规划方案建筑布局、景观绿化布置；改善住区流场分布、减小涡流和滞风现象,提高住区环境质量及区域的舒适性;基本满足国家《绿色建筑评价标准》 要求。

　　（4）日照分析

　　通过分析优化规划方案、建筑布局及建筑空间，在满足教学需求的情况下，提出优化建议，优化不满足日照标准的空间，使每个教室都能获得满足规范的日照时数。

　　（5）采光分析

　　分析建筑空间采光系数、照度平均值等，判断空间的采光达标面积，优化建筑空间利用、功能使用，调整外立面设计。

　　（6）建筑遮阳设计

　　项目拟选用0.3m、0.6m、0.9m其中一个类型的综合外窗遮阳设计，项目地处夏热冬暖地区，通过综合比选，选择耗冷量较低同时拥有较优的遮阳百分数的0.6m遮阳设计；对遮阳角度进行分析，选取能耗较低且保持较好的遮阳均匀度和采光均匀度的90°方向角方案。

　　（7）能耗分析

　　通过多种围护结构方案对比，提出优化节能措施。

　　（8）室外噪声分析

　　对不同设计方案进行噪声分析，选出最优方案。

　　2、BIM创新应用

　　（1）人员疏散分析

　　分析人流路径的设计、出入口设置的合理性；在满载的情况下进行疏散是否会出现特别拥堵或者阻碍；根据分析结果，优化调整设计方案，设计整体疏散的组织策略，有序进行疏散。

　　（2）学术报告厅声场分析

　　通过优化建筑装修材料的选用，使厅堂的混音时间达到规范标准的要求。

　　（3）地下室照明优化

　　通过对地下室进行照明模拟分析，得出地下室的照度均值及照度均匀度等数据，根据模拟结果，进行技术性、经济性的分析，核减灯具数量，减少造价，节约能源。

　　（4）地下室停车位分析

　　分析车流动线设计，校核车流动线的合理性，车道宽度是否满足行车需求，车位停车的合理性、舒适性，在停车位上车辆车门可开启的角度，分析是否影响上下车，是否容易发生事故，优化车道车位的布置。

　　（5）模型自动检查

　　本项目创新引用了BIM Interoperability Tools这款插件，支持自定义审查规则，协助验证Revit模型是否符合规范要求，提高了审查的准确率，提高了设计的质量，缩短了整体的设计时间。

　　三、BIM应用总结

　　1、基于BIM的参数化、技术分析等手段，能对多方案设计效果的优缺点实时呈现，通过多方案的比对，选择最优方案；

　　2、疏散、声场、照明、地下车库等建筑性能分析，不但论证了设计方案的可行性，也提供了方案的优化思路，使设计方案更趋合理，更具人性化，也响应国家倡导节能环保的政策要求，为我国绿色建筑的发展提供可借鉴经验；

　　3、实践证明，通过将BIM技术前置到方案阶段，利用BIM一模多用的特点，体现了BIM技术对于绿色建筑设计的价值，未来我们还将继续在绿建方面进行更加深入的探索，形成一套我院在绿建设计方面的标准化BIM应用指南。
