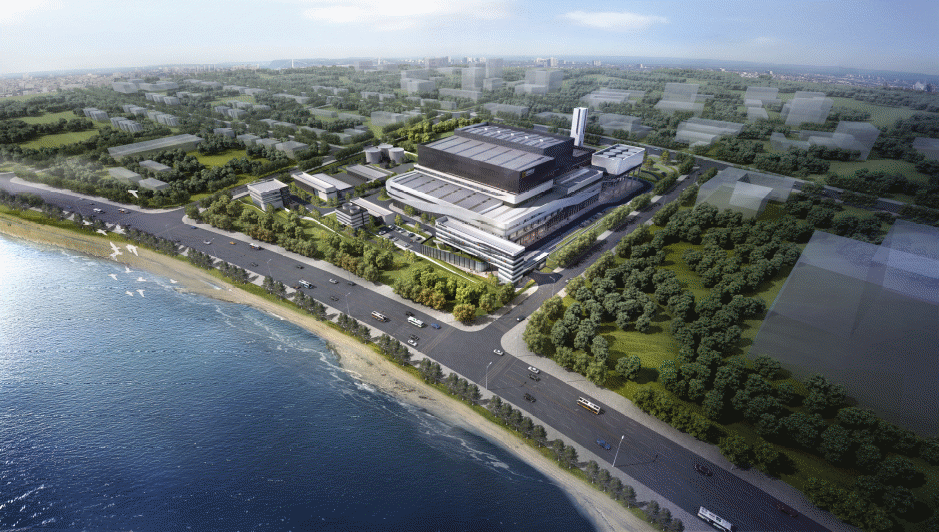

　　一、项目概况

　　项目地点：大连市甘井子区大连湾街道拉树房村西侧

　　建设单位：大连深能环保有限公司

　　设计单位：广州华科工程技术有限公司

　　建设总规模：2250t/d

　　总用地面积：68610.91㎡

　　项目投资：11.52亿元

　　项目类别：特大型

　　投产时间：2021年12月

　　机炉配置：3×750t/d机械炉排炉+1×60MW抽凝式汽轮发电机组

　　烟气净化：SNCR炉内脱硝+半干法脱酸+干法喷射+活性炭吸附+袋式除尘，厂外预留SCR扩建用地。

　　先进技术：垃圾焚烧采用国际领先技术，环保指标优于欧盟标准

　　二、项目特点

　　1、工艺复杂、设备繁多、参数高、技术先进、涉及专业多

　　本项目每年处理生活垃圾82.125万吨，年供电量约3.43亿kWh，年节约标煤约10.52万吨，年二氧化碳减排量24~41万吨，节能减排效果显著。

　　项目有6.5MPa，450℃的高温高压主蒸汽管道，8.3MPa的高压给水管道，约50m高的垃圾焚烧炉，通径DN500的天然气管道，属于危险化学品的飞灰输送装置及处理装置，内部垃圾易发酵产生沼气和硫化氢等有毒易燃易爆气体的垃圾坑，项目内有各种各样的危险有害因素，设计不容有一点点差错疏漏。

　　项目有多台工业非标大型设备，结构复杂、体量大；主厂房空间有限，各专业大量管道交叉节点多，传统二维设计技术效率低，容易发生碰撞，采用BIM正向设计，协同工作更有效，更容易发现问题，提高设计准确性及效率。

　　涉及的专业多，包括有：总图、锅炉、汽机、烟气、压力管道、化水、环保、建筑、结构、给排水、暖通、电气、自控等。

　　2、限制条件多、功能复杂

　　厂区距离在建的大连金州湾国际机场约3km，所有建筑单体各部位的高度都受到严格限制。在限高条件下，既要满足复杂的工艺功能需求，又要实现立面效果；

　　为满足限高条件，厂内设计标高比原始地形下沉约15m，各车间高度及设备高度也进行了大幅优化。

　　三、BIM应用及成果

　　1、全过程、全专业BIM正向设计

　　全专业使用BIM软件进行正向设计。项目从方案阶段、初设阶段、施工图阶段、竣工图阶段，全过程采用BIM软件进行正向设计。

　　2、BIM应用成果

　　（1）BIM正向设计标准

　　华科根据BIM正向设计技术特点，建立了完整的BIM正向设计实施标准及流程，其中包含《华科BIM设计流程标准化》、 《华科BIM协同设计规则》、 《华科BIM提资受资标准》、 《华科BIM建模、出图标准》。

　　（2）BIM自研软件著作权

　　通过自主研发了多项BIM软件/插件，已取得10项软件著作权。通过华科软件中心平台发布软件，方便设计人员安装。

　　（3）单体标准化、模块化

　　通过总结项目建筑类型特点，设置模板，实现快速出图，提高工作效率。

　　已完成烟囱、综合水泵房、氨水罐区、门卫室、地磅房等单体标准化、模块化模板。

　　3、BIM应用创新点

　　（1）华科自主研发的烟风智能设计系统，已获得软件著作权证书。可实现烟风管道三维模型高效抽取施工图及自动统计材料等功能，提高设计出图效率50%；

　　（2）智能材料表系统，实现材料统计准确率接近100%，在减少工作量的同时，避免了人工统计误差。材料统计效率提升了数倍。

　　（3）智能图框系统,实现了三维正向设计中批量修改图纸及图框，大幅提高图框信息的快速联动和准确性。

　　（4）通过从设备清单中输入参数要求，自动搜索并提取三维设备模型，并可直接载入至中心模型中。实现了智能设备选型环节，设备选型库也越加丰富。

　　（5）超过10个项目样板、超过1300个各专业设备三维模型族和超过9000个动力工程三维管道阀门元件。
