　　一、项目概况

　　本项目负责单位为深圳市华阳国际工程设计股份有限公司及深圳市华阳国际城市科技有限公司，项目具体研究领域包含BIM和建筑产业互联网，将两者结合研发基于BIM的企业级建筑设计和项目管理平台。 BIM是建筑业数字化转型升级的基础技术，可对建筑物理和功能特征进行数字化表达，以信息和数据为主线在建筑全生命周期中传递，对建筑全过程进行优化，提质增效降本，对建筑行业意义重大。

　　建筑业数字化需要通过建筑产业互联网平台支持，实现全产业链协同，BIM模型数据可以被全产业链相关参与方利用并协作，提升行业协作效率，建筑产业互联网还可以对接大数据、人工智能等新一代信息技术，促进建筑业从粗放型向智能建造、精益制造升级。

　　BIM技术在建筑全生命周期的一体化集成应用是目前的发展趋势，基于BIM的建筑设计和项目管理平台以设计BIM数据为源头，驱动设计过程、建造过程的业务数字化转型，进而推动建筑运维数字化，支撑建筑行业全产业链、全要素、全价值链的互联互通，提高全行业整体效益水平，推动建筑业实现高质量发展。

　　二、项目技术特点

　　（1）标准企业资源库的创建及线上化管理

　　以丰富的项目实践为基础，调研企业业务流程，对搜集到的资料、经验、业务习惯、方法进行分析、综合、比较、归纳，建立满足实际项目使用且具有一定普适性的企业标准资源库。根据项目实际需求，基于“线上管理，线下分发使用”的目标，总结归纳出企业标准资源库线上化管理的工作方式和流程，在平台开发相应功能。并将企业标准上传至数字化资源库，在线管理企业资源，并通过辅助设计工具调取使用，实现基于统一数字化资源库的项目线上化管理。

　　（2）多源BIM数据轻量化转换和数据平台管理

　　查阅国内外相关论文、期刊、书籍等，同时搜集工业领域数字化管理平台中相关研究成果，结合计算机图形学的相关知识，确定模型和图纸的轻量化转换采用的技术路径，确定平台线上渲染模型和图纸的数据格式及基本转换方法。

　　根据项目实践经验，针对使用频率较高、用户接受度广的主流BIM软件，通过软件二次开发，将BIM成果转换为适合平台读取、存储、显示的数据。开发平台图形渲染引擎，实现BIM模型、图纸在线查看、测量、批注等操作。以实际项目文件为测试样本，对模型、图纸的显示准确度、浏览性能、复杂文件处理能力、功能完备及易用情况进行持续跟踪和迭代。

　　BIM模型中的非几何信息与几何信息分离保存，并且与同版本几何信息一一对应，导出后的非几何信息存储在平台，可随时调用查看，可扩展、可编辑。

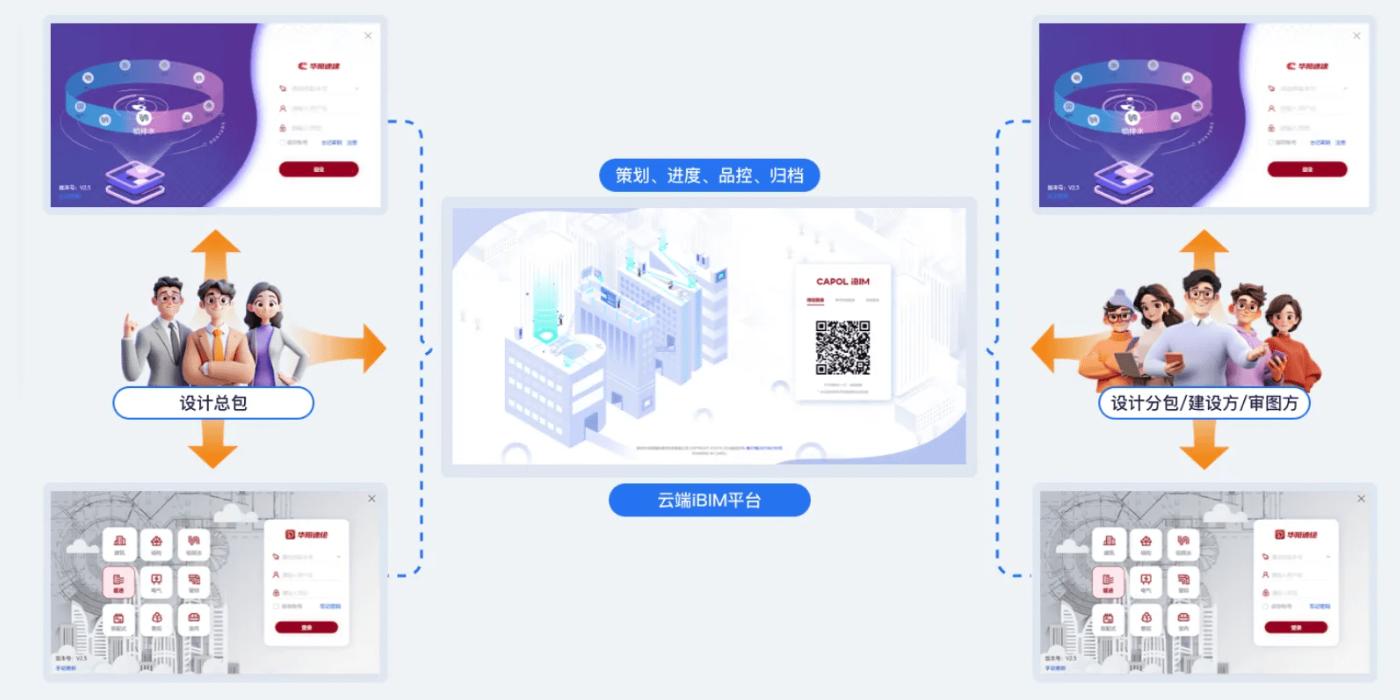

　　（3）在平台实现多端跨企业协同

　　多端协同：确定一个适用于工程建设领域，且无需依赖特定软件格式或功能的跨软件协同规则。在软件上创建设计文件，能够统一在平台端查看、批注，平台端生成的批注意见能够完整返回软件端在源文件上准确回显。

　　跨企业协同：借鉴现有企业间协同的方式，充分调研建筑及工业设计领域多企业协同模式；各企业之间支持基于同一项目群展开工作，在企业数据互相隔离的同时，制定一套基于项目的跨企业协同方法。

　　（4）基于同一BIM模型开展各阶段应用

　　平台根据项目制定模型版本批次，设计阶段根据版本归档BIM模型和图纸，对应的设计成果在平台有唯一的版本id。基于特定版本批次传递设计成果，平台可通过版本id追溯文件变更历史，保证各阶段应用的是同一批次的BIM模型。各参建方接收平台数据后，基于主版本模型设定阶段分支应用版本，在主模型的基础上添加各阶段信息，基于统一的BIM模型在线完成本阶段工作，实现以设计BIM数据为主线的一体化应用。
