广东省BIM应用大赛 第六届:BIM技术在茂名市人民医院应急大楼建设项目施工阶段综合应用
施工组
2025-07-10  10:30    来源:本网

  一、项目概况

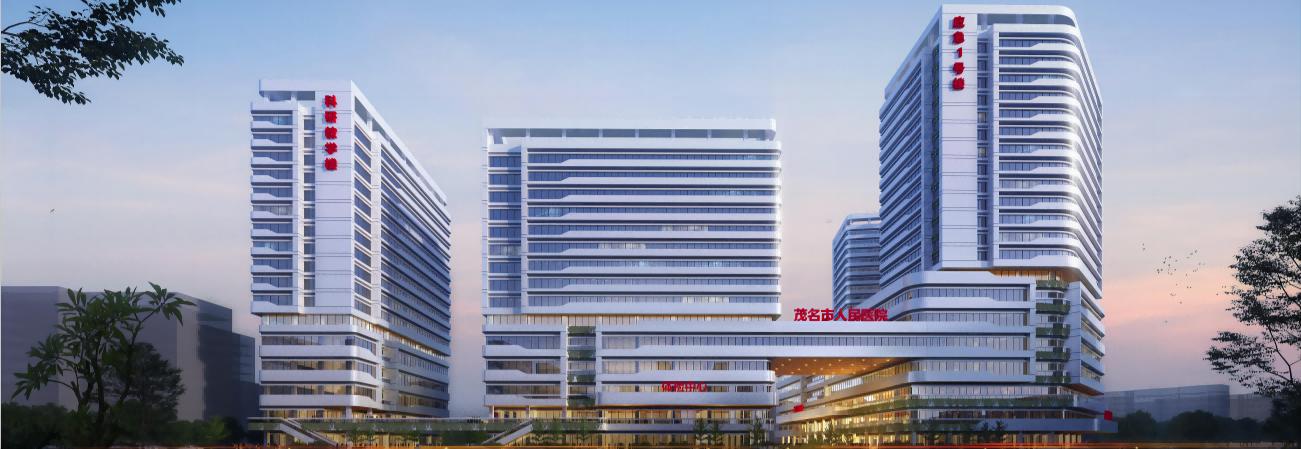

  茂名市人民医院应急大楼项目建设用地面积26601.66平方米,项目总投资18亿元,按三级甲等综合医院标准进行规划建设,总床位1800床,车位1700个。建设内容包括应急1号楼(门诊、急诊、医技、住院)、应急2号楼(感染病区、感染医务人员工作区)、应急3号楼(体检中心、特需病房)、科研教学楼(教育基地、科研中心)等,并配套相应的设备设施。该项目为茂名市卫生领域补短板项目,是国家和省、市重点民生项目,政治意义重大。


  承接单位:广东省水利水电第三工程局有限公司

  BIM咨询单位:广东建科创新技术研究院有限公司

  二、BIM技术应用情况

  1、根据前期制定的BIM建模标准进行精细化建模,包括土建、机电、幕墙、精装修等个多专业BIM模型;

  2、通过BIM建模对施工图纸的错漏碰缺问题进行记录,与设计院进行闭环处理,项目累计提出并解决问题约850条;

  3、项目施工场地狭窄,环境复杂。通过BIM技术对场内布置进行漫游预演及分析,提供合理的优化方案,节省近200平方米用地,提高场地使用效率;

  4、通过BIM模型快速提取建筑、结构、安装工程实物量,辅助现场工程量计算,提高采购、结算的准确性及效率;

  5、项目多处位置梁柱节点钢筋排布密集,交错复杂。通过对柱筋的深化排布,形成样板,为施工现场提供便利;

  6、利用BIM模板工程设计软件精细化建模,对模架搭设方案进行分析验算;

  7、以BIM模型为基础,通过BIM脚手架工程设计软件自动生成脚手架三维模型,并导出图纸、计算书及材料统计表,辅助项目施工;

  8、本项目为医院工程,机电管线多,通过BIM技术集成各专业模型提前深化,解决碰撞问题;

  9、对医院各区域净高进行分析与验证, 对不满足净高要求的部位与设计单位进行销项处理,较少后期返工;

  10、对所有竖向管井深化排布,出具深化图,提高现场安装进度;

  11、结合BIM机电管综深化方案,对一次预留孔洞的位置进行校核,输出预留孔洞图;

  12、运用BIM综合支吊架设计软件,对综合支吊架的选型与布置进行设计,输出支吊架图,机电管综图,指导现场施工;

  13、通过出土模拟及塔吊部署方案模拟,进行方案比选,土方开挖及支撑施工同时进行,节省工期21天;

  14、通过将桩基模型与地质模型相结合,利用Dynamo自动计算桩长,与实际打桩长度比较,辅助提高施工效率及成本核算;

  15、通过建立虚拟质量样板,辅助施工质量验收及交底;

  16、进行了多项关键工艺施工模拟,加强施工过程的安全及质量管理,提高施工效率;

  17、对医疗专项物流系统进行专项深化,解决碰撞问题,建立轨道模型,进行物流全过程模拟,为后期运维奠定基础;

  18、通过BIM技术三维可视化精确划分洁污分流区域,辅助分区施工。

  三、BIM技术应用亮点

  1、该项目主要通过BIM技术对医院二、三级流程进行模拟,对手术室等主要区域的就医流程、医护流程、洁物、污物流程进行直观展示,可直观校核各类流程的合理性。

  2、项目类型为医院建筑,借助于BIM技术的空间布局模拟,在工程专业图纸与医疗专业需求之间搭建了无障碍沟通的桥梁。利用BIM技术进行空间布局模拟,对实际医疗功能要求进行验证与优化。

  3、BIM+三维激光扫描 利用实测实量机器人对主体施工完毕的区域进行三维激光扫描,经过云计算,生成三维点云模型,精度1.5毫米,在模型中可以对天花、墙柱、地面等进行平整度、垂直度,阴阳角、顶板水平极差、进深、净高等数据的自动测量,提升实测实量的效率和准确性,从而达到质量控制效果。

  4、BIM+智慧工地 项目通过基于BIM+自主研发的数字化管理平台施工全过程的数字化管理平台,实现对项目进度、技术、质量、安全等方面的数字化管理,提高工地现场的生产效率、管理效率和决策能力。

-
