　　一、工程概况

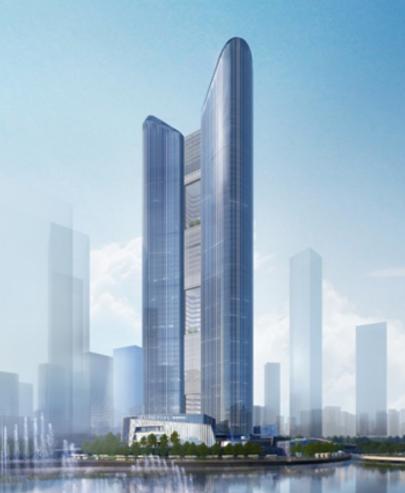

　　中新广州知识塔位于知识城九龙湖北岸中央，南临九龙湖城市景观，北接广州地铁14号线知识城支线知识城站。项目占地面积约2.8万平方米，总建筑面积约40万平方米，塔楼建筑高度302米，地上53层，地下5层，裙楼3层/1层。作为中新两国科技创新合作示范区的首个重点项目，将打造新一代超高层办公与共享空间，成为中新双方共同推动知识城在科技创新、城市建设、知识产权、人才交流与培训、招商引资等领域合作的重要载体。

　　建设单位：广州市启川房地产开发有限公司（中新合资）

　　监理单位：广州宏达工程顾问集团有限公司

　　施工单位：中国建筑第八工程局有限公司

　　设计单位：华南理工大学建筑设计研究院有限公司

　　勘察单位：广东省地质物探工程勘察院。

　　二、BIM应用情况

　　团队在传统技术的基础上归纳总结，勇于创新，提出了“基于BIM技术的桩位斜岩预判”与“基于BIM技术的桩长预判”两种技术，通过理论与实际数据结合，精确且直观地展示各个桩位地下复杂程度，指导桩基工程施工。该技术可适用于任意体量的桩基工程，误差平均值可控制在±1m内。

　　塔楼爬模施工前通过ANSYS有限元分析软件进行单个构件受力验算，施加荷载后验算整体稳定性，优化爬模设计，同时通过3Dmax软件将爬模系统的14大体系共计4000余个构件进行拆解、建模、组装，制作了爬模安装与爬升动画，加强现场交底效果。

　　通过1:1的比例逐块建立3万多个铝模构件，在软件中进行模板预拼装，通过漫游、720云与360°全景图的方式进行三维交底。

　　钢结构总用钢量约4万吨，构件约3万件，以Tekla为主、abaqus和midas gen等有限元软件为辅，通过建立弹塑性分析模型、压缩差值分析模型进行模拟，验证节点与整体结构稳定性，精细化创建钢结构模型。现场对应节点施工前，结合现场实际情况制作地下室与地上主体钢结构施工动画，辅助现场施工。

　　幕墙工程采用全参数化单元体设计，利用Rhino与Grasshopper插件结合，通过自研程序自动识别、一次性生成单元体构件并完成切角处理、避位开孔、自动编码等工作，形成涵盖所有类型单元体数据库，并进行自动化装配图出图。

　　机电工程在BIM模型的基础上进行了风道计算、水力计算以及综合支吊架计算，各系统之间通过协同深化设计快速建模，同时制作机电管综漫游视频和可支持实时3D漫游操作的Enscape渲染文件，同步优化，降本增效，截至目前优化设计方案共500余处。

　　利用三维激光扫描仪对基坑阶段现场场地进行扫描，逆向成模，与Revit模型进行对比分析，动态监测基坑支护和出土坡道等关键位置，保证现场施工安全。对主体机电预埋进行扫描分析，为机电管综深化提供精确的提资条件。
